1300mm Breet 400m/min Plastikfilm- a Pabeierschneidmaschinn
1300mm Breet 400m/min Plastikfilm- a Pabeierschneidmaschinn
Fonktioun
1.Max slitting Vitesse 400 m / min
2.Suitable Material: BOPP, CPP, PET, PVC, PE, NYLON, Plastikfilmer etc ...
3. Max Duerchmiesser vum Ofwéckler: φ800 mm, Max Duerchmiesser vum Rewinder: φ600 mm
4.PLC Programm System fir automatesch Spannung Kontroll.
5. Entwéckelen ass Schacht-manner, kontrolléiert vum Servomotor, mat hydraulesche Typ Webrollen Heben.
6.Entspanen mat EPC.
7.Rewinding kontrolléiert duerch Servomotor.
8.Rewinding benotzen duebel Reiwung glat Schacht.
9.Traction kontrolléiert vun Servo Motor
10.Importéiert PLC integréiert Kontroll gëtt am elektresche Kontrollsystem benotzt, Mënsch-Maschinn Kommunikatioun gëtt duerch Touchscreen ausgeführt, Setzt a weist Aarbechtsparameter no den Ufuerderunge vu verschiddene Produkter.
11.Servo Motor gëtt fir d'Entwécklung ugeholl, d'Roll Duerchmiesser gëtt automatesch vun der PLC berechent fir automatesch Spannungskontrolle z'erreechen, d'Entwécklungswelle-manner mat EPC.Hydraulesch Levée Web Rollen System, einfach Ausluede a Luede Material.
12.Servo-Motor gëtt ugeholl fir zréckzekréien, aktiv Wicklung, Roll Duerchmiesser gëtt automatesch vun PLC berechent fir automatesch Spannungssteuerung z'erreechen, duebel Rutsch Loftschacht fir gutt & stabil Spannung.
13. Mat der flaach Messeren fir slitting, Regularitéit disc Uewerfläch, Loft ustrengend Apparat fir Offall.
14. Am System ginn et Berechnungen vu Meter, Rouleau Duerchmiesser, automatesch Maschinn stoppen wann Materialmangel etc.
15. De System huet perfekt mechanesch, elektresch a pneumatesch Design, och gutt Sécherheetsschutz.
16.Rewinding mat duebel Reiwung glat Schacht.
Main technesch Parameteren
| Entspanen Breet | 400 - 1300 mm |
| Schneidmaterial | BOPP, CPP Film 12-180um, PE, PVC, PET Film 40um – 150um. |
| Maximum entspannt Duerchmiesser | Φ800 mm |
| Maximum rewind Duerchmiesser | φ600 mm |
| Pabeier Kär Duerchmiesser | 3'6' fir Unwinder / 3' fir Rewinder (Standards) |
| Maximal Maschinn Vitesse | 400 m/min |
| Min.Slitting Breet | 30 mm |
| Gamme vun slitting Breet | 30-1300 mm |
| Entwéckelen Motor | 4kw vun |
| Traktioun Motor | 3 kw |
| Rewinding Motor | 5,5kw eng |
| Total Muecht | 12 kw |
| Maschinn Gréisst | 2300 x 4200 x 2000 mm |
| Maschinn Mass | 4000 kg |
| Maschinn Faarf | Mëllechwäiss (kann och no Client Ufuerderung) |
Spezifizéierung
Unwind Eenheet
Struktur
● Schacht-manner Ofwécklungsmaterial Belaaschtung
● Hydraulesch Rouleau Material Ophiewe
● EPC lateral Korrektur
● Automatesch Spannungssteuerung duerch PLC Programm vu Siemens
Konfiguratiounen
● Material Rouleau Breet: 400-1300mm
● Maximum entwéckele Duerchmiesser: φ800mm
● Ofwécklung kontrolléiert duerch Servomotor
Eegeschaften
● Shaft-manner fir einfach Material Luede
● EPC fir präzis keng Trimm zréckzekréien
● Spannung duerch Magnéitescht Pudder Kupplung an
PLC berechent automatesch Mamm Rouleau
Duerchmiesser, kontrolléiert d'Entspannungsspannung.
Traktioun System
Struktur
● Servo Motor fueren
● Synchroniséiert Rimm fueren
● Photoelektresch Aen fir Linn Positioun Kontroll
● Gummi-Nip-Roller, Drock ugepasst duerch pneumatesch Reguléierer
● adoptéieren Import Lager NSK
Spezifizéierung
● Fuert Rouleau Duerchmiesser 130mm
● Gummi Rouleau Duerchmiesser 100mm
● Gummistécker Roll Max Drock 200kg
● Drivrulle Längt 1350mm
● Traktioun Motor Muecht 3kw
Eegeschaften
● Traktioun System, entspanen an zréck Spannung onofhängeg
● Importéiert Gummistécker Rouleau an Synchroniséierung Gürtel erlaabt der dreiwend genee Kontroll
● Niddereg Kaméidi
● Servomotor erlaabt de Fuert an d'Spannung stabil a präzis Iwwerdroung.
Slitting Eenheet
● Flaach Messer fir Plastikfilmer ze schneiden.
● Max.Schlitzgeschwindigkeit 400 m/min
● Offall Trim Extractor
Rewind Eenheet
● Rewind mat duebeler Rutsch Loftschacht, maachen d'Produktioun méi eenheetlech an uerdentlech
● Automatesch Spannungssteuerung duerch PLC Programm
● Maximum rewind Duerchmiesser: φ600mm
● Spannung adoptéiert Servomotor a PLC automatesch den Duerchmiesser berechnen, da kontrolléiert d'Spannung;dëst mécht d'Material Spannung Kontroll méi genee.
Material Ausluede
● Verstellbare Schwenkarm fir d'Material Ausluede.

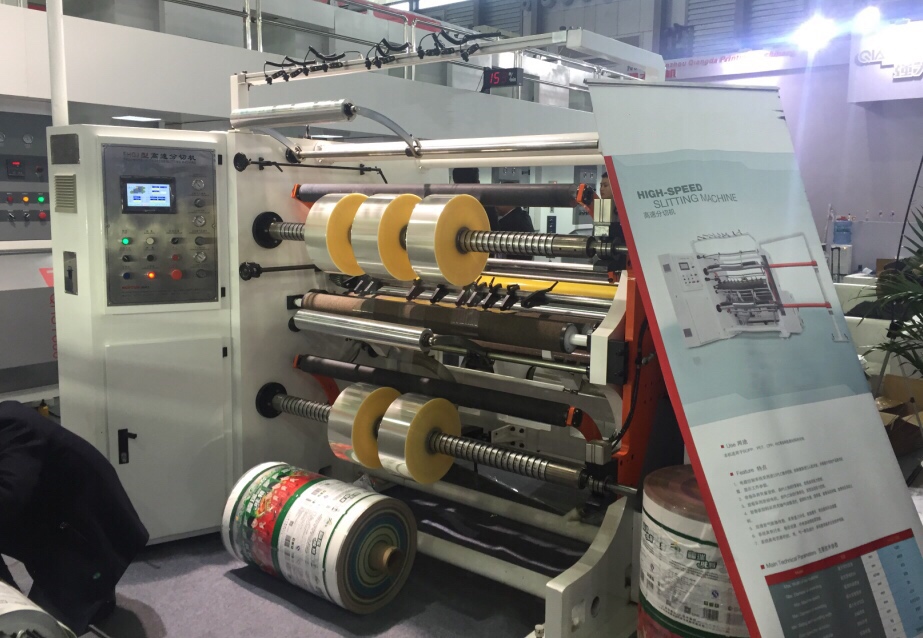

Maschinn Fotoen
Elektresch an elektronesch Komponenten
| Traktioun Servo Motor | DANMA, SHANGHAI |
| Servomotor ausklappen | DANMA, SHANGHAI |
| Rewinding Servomotor | DANMA, SHANGHAI |
| Inverter | YASKAWA, JAPAN |
| PLC eng | SIEMENS |
| EPC | BIANFU CCD |
| Mann-Maschinn Gesiicht | WEINVIEW, TAIWAN |
| Rutschbeständeg Gürtel | DÄITSCHLAND |
| Elektresch Proportioun Ventil | SMC, JAPAN |
| Eisebunn | THT, JAPAN |
| Main pneumatesch Deel | AIRTAC, TAIWAN |
| Haaptlager | NSK, JANPAN |
| Niddereg Volt Apparat | SCHNEIDER FRANCE |
